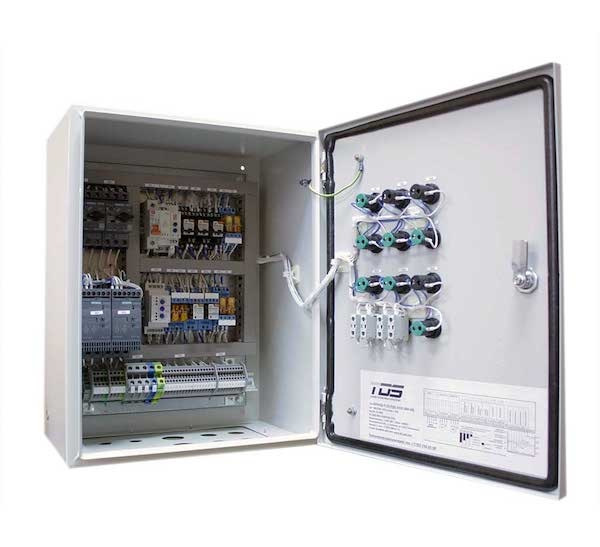

Шкаф управления двумя дренажными насосами ШУН2Д-20-Э

Шкаф управления двумя насосами мощностью до 10 кВт номинальным током до 20 А. Имеет прямой пуск. Щит автоматики предназначен для непрерывной круглосуточной работы. Контроль и регулирование производится по сигналам от четырех поплавковых датчиков уровня: нижнего, среднего, верхнего и аварийного.

ШУН2Д-20-Э  преимущества и особенности

• Светосигнальная аппаратура на лицевой панели («Питание», «Работа насоса», «Авария насоса», «Аварийный уровень»).
• Индикация работающего насоса.
• Подключение резервных насосов при аварии основных либо при аварийном уровне.
• Наличие сервисных контактов для подключения внешних устройств сигнализации: работа насоса (для каждого насоса); авария насоса (для каждого насоса); перелив.
• Автоматический и ручной режимы работы.

Узлы коммутации и автоматики, используемые при сборке ШУН2Д-20-Э, обеспечивают автоматическое управление оборудованием с надежной защитой от токов короткого замыкания и перегрузок.

Технические характеристики:

• Степень защиты оболочки от воздействия окружающей среды: IP31.
• Категории размещения по климатическому исполнению: УХЛ3.
• Класс защиты человека от поражения электрическим током: 0I.
• Предельная температура окружающей среды: -10ºС/+40ºС.
• Номинальное напряжение электропитания: ~220/380В.
• Количество источников электропитания: 2.
• Количество управляемых электроприводов: 2.

Основной алгоритм работы

Работа насосов осуществляется поочередно. После включения шкафа один из насосов автоматически назначается очередным. При необходимости пуска по сигналам от датчиков, будет запущен очередной насос. После завершения откачки очередным становится второй насос.

При повышении уровня жидкости выше отметки датчика среднего уровня (контакт датчика замыкается) запускается очередной насос. В случае если уровень жидкости начинает снижаться и падает ниже отметки датчика нижнего уровня (контакт датчика размыкается), то насос отключается.

При повышении уровня жидкости выше отметки датчика верхнего уровня, его контакты замыкаются, и шкаф включает оба насоса.

При повышении уровня жидкости выше отметки датчика аварийного уровня, его контакты замыкаются. Шкаф включает оба насоса и формирует выходной сигнал «Аварийный уровень».

После откачки жидкости до уровня ниже отметки датчика нижнего уровня, его контакт размыкается и оба насоса отключаются (защита от сухого хода)

Нелогичное сочетание сигналов от датчиков (например, разомкнут контакт датчика нижнего уровня, но замкнут контакт датчика среднего уровня) шкаф воспринимает как неисправность и формирует выходной сигнал «Ошибка».

Возможные опции (НЕ включены в стоимость)

1. Степень пылевлагозащиты IP54 (+2000р.)
2. Уличное исполнение IP65, двойной корпус, обогрев (+13 000р)
